وزن سقف چگونه هزینه اسکلت و فونداسیون ساختمان را تغییر میدهد؟
وزن سقف ساختمان یکی از عواملی است که میتواند فراتر از هزینه اجرای خود سقف، بر اقتصاد کل سازه اثر بگذارد. انتخاب سیستم سقف ممکن است مقدار بارهای دائمی ساختمان را تغییر دهد و در نتیجه، طراحی بخشهایی از اسکلت و فونداسیون نیز تحت تأثیر قرار گیرد.
بااینحال، نمیتوان از این رابطه نتیجه گرفت که هر سقف سبکتر الزاماً ساختمان ارزانتری ایجاد میکند. نوع سازه، تعداد طبقات، دهانهها، شرایط خاک، سیستم باربر جانبی و هزینه اجرای خود سقف همگی در نتیجه نهایی نقش دارند. به همین دلیل، برای بررسی تأثیر وزن سقف بر اسکلت و فونداسیون باید از مقایسه ساده قیمت هر مترمربع عبور کرد و اثر هر سیستم را در مقیاس کل سازه سنجید؛ جایی که تفاوت میان یک گزینه صرفاً ارزان و یک انتخاب واقعاً اقتصادی مشخص میشود.
وزن سقف چگونه به اسکلت و فونداسیون منتقل میشود؟
برای درک اثر وزن سقف ساختمان، ابتدا باید مسیر انتقال بار در سازه را شناخت. سقف بارهای وارد بر خود را به اعضای باربر منتقل میکند و این نیروها، بسته به سیستم سازهای، از طریق تیرها، ستونها یا دیوارهای باربر به فونداسیون و در نهایت به زمین میرسند. به این مسیر پیوسته در مهندسی سازه «مسیر انتقال بار» گفته میشود.
بخشی از این نیرو مربوط به بار مرده ساختمان است؛ یعنی وزن اجزایی که بهصورت دائمی در ساختمان حضور دارند. بنابراین وقتی از وزن سقف صحبت میشود، منظور فقط وزن دال، تیرچه یا اجزای اصلی سیستم سقف نیست. وزن لایههای ثابت کفسازی، پوششها، سقف کاذب، تیغهبندی در مواردی که در بارگذاری منظور میشود و برخی تجهیزات ثابت نیز میتواند در محاسبه بارهای دائمی ساختمان نقش داشته باشد.
در استانداردهای بارگذاری نیز وزن مصالح و اجزای دائمی ساختمان در محاسبه بار مرده در نظر گرفته میشود. از این رو، دو سیستم سقف با وزن واحد سطح متفاوت، در شرایط یکسان بار دائمی یکسانی به سازه تحمیل نمیکنند.
در ساختمانهای چندطبقه این موضوع اهمیت بیشتری پیدا میکند، زیرا بار هر طبقه در مسیر خود به سمت پایین منتقل میشود و اعضای قائم و فونداسیون باید بار بخشهای بالاتر سازه را نیز دریافت کنند. همین مسیر انتقال بار است که ارتباط میان انتخاب سیستم سقف و طراحی سایر اجزای سازه را شکل میدهد.

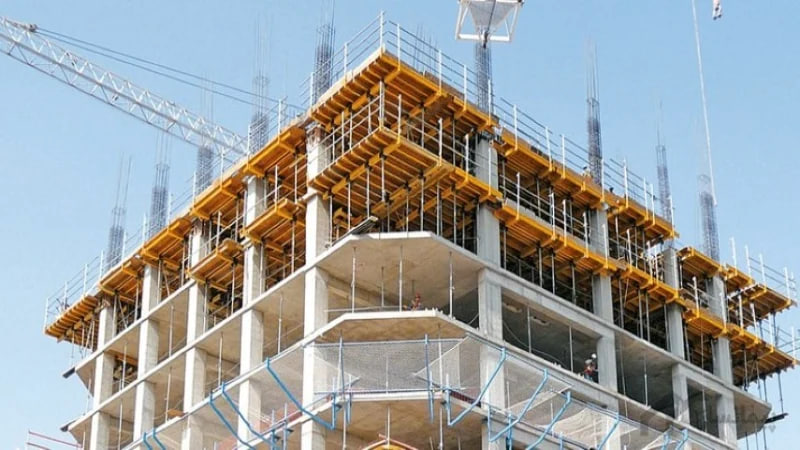

وزن سقف چه اثری بر هزینه اسکلت ساختمان دارد؟
تغییر وزن سقف زمانی روی هزینه اسکلت اثر میگذارد که اختلاف بار ایجادشده به تغییر در طراحی اعضای سازه منجر شود. تیرها باید بار سقف را در کنار سایر بارهای طراحی تحمل کنند؛ بنابراین افزایش خود وزن میتواند تقاضای خمشی و برشی آنها را بیشتر کند. بسته به دهانه، نوع سیستم و شرایط طراحی، نتیجه ممکن است به افزایش ابعاد مقطع، مقدار آرماتور در سازه بتنی یا انتخاب مقطع فولادی سنگینتر منجر شود.
اثر این موضوع در ستونها از زاویه دیگری اهمیت پیدا میکند. در ساختمانهای چندطبقه، اعضای قائم طبقات پایین بار طبقات بالاتر را نیز دریافت میکنند. به همین دلیل، اختلافی که در وزن هر مترمربع سقف چندان بزرگ به نظر نمیرسد، وقتی در سطح زیاد و چند طبقه تکرار شود، میتواند در مقیاس کل سازه قابل توجه باشد.
یک مثال ساده از اختلاف وزن دو سیستم سقف
برای برآورد اولیه این اختلاف میتوان از رابطه زیر استفاده کرد:
اختلاف وزن کل = اختلاف وزن واحد سطح × مساحت هر طبقه × تعداد طبقات
فرض کنید دو سیستم سقف 80 کیلوگرم بر مترمربع اختلاف وزن داشته باشند، مساحت هر طبقه 500 مترمربع باشد و همین سیستم در 6 طبقه تکرار شود:
80 × 500 × 6 = 240,000 کیلوگرم ≈ 240 تن
این 240 تن به معنی کاهش مستقیم 240 تنی فولاد، ظرفیت ستونها یا سایر اعضای سازه نیست؛ بلکه فقط اختلاف خودوزن دو گزینه سقف را در مقیاس کل ساختمان نشان میدهد. میزان صرفهجویی واقعی به این بستگی دارد که این کاهش بار در نهایت کدام کنترلهای طراحی را تغییر دهد.
این مقدار، اختلاف جرم ناشی از خود سقف در کل طبقات است و لزوماً برابر با اختلاف بار مؤثر در یک عضو یا فونداسیون مشخص نیست
نوع اسکلت نیز در نتیجه مؤثر است. در ساختمان بتنی، تغییر بار میتواند خود را در ابعاد برخی تیرها و ستونها یا میزان آرماتور نشان دهد؛ در سازه فولادی نیز ممکن است انتخاب مقاطع و در نهایت وزن فولاد مصرفی تحت تأثیر قرار گیرد. بااینحال، نمیتوان برای کاهش مصرف میلگرد یا فولاد یک درصد ثابت در نظر گرفت، زیرا پاسخ هر پروژه به دهانهها، سیستم سازهای و شرایط طراحی آن وابسته است.
رابطه وزن سقف با طراحی و هزینه فونداسیون چگونه است؟
فونداسیون باید بارهای منتقلشده از سازه را به زمین منتقل کند؛ بنابراین تغییر در وزن سقف میتواند یکی از عوامل مؤثر بر نیروهایی باشد که در نهایت به پی میرسند. اگر کاهش خودوزن سقف در مقیاس کل ساختمان قابل توجه باشد، ممکن است بخشی از تقاضای وارد بر فونداسیون نیز کاهش پیدا کند و این موضوع در برخی پروژهها روی ابعاد، ضخامت یا میزان آرماتور پی اثر بگذارد.
بااینحال، رابطه میان کاهش وزن سقف و کاهش هزینه فونداسیون مستقیم و ثابت نیست. طراحی پی فقط به وزن ساختمان وابسته نبوده و عواملی مانند ظرفیت باربری خاک، نشست مجاز، ابعاد زمین، فاصله ستونها، نوع فونداسیون و نیروهای ناشی از زلزله یا باد نیز میتوانند تعیینکننده باشند. برای مثال، در زمینی با خاک ضعیف ممکن است محدودیت نشست یا فشار مجاز خاک همچنان ابعاد فونداسیون را کنترل کند، حتی اگر بخشی از وزن سازه کاهش یافته باشد.
نوع پی نیز اهمیت دارد. اثر کاهش بار در یک فونداسیون منفرد الزاماً مشابه پی نواری، گسترده یا شمعی نیست و هر سیستم تحت کنترلهای متفاوتی طراحی میشود. به همین دلیل، نمیتوان صرفاً با دانستن اختلاف وزن دو سقف نتیجه گرفت که مصرف بتن یا میلگرد فونداسیون چه مقدار کاهش پیدا میکند.
در عمل، تأثیر وزن سقف بر فونداسیون زمانی قابل سنجش است که بارهای جدید وارد مدل سازه شوند و طراحی پی با همان شرایط خاک و هندسه پروژه دوباره انجام شود. تنها در این حالت میتوان مشخص کرد که کاهش وزن واقعاً به کاهش حجم بتن، آرماتور یا ابعاد فونداسیون منجر شده است یا خیر.
کاهش وزن سقف چه ارتباطی با رفتار لرزهای ساختمان دارد؟
وزن سقف فقط در محاسبات بارهای ثقلی اهمیت ندارد؛ بخشی از جرم ساختمان نیز از همین اجزای دائمی تأمین میشود و این جرم در تحلیل لرزهای سازه نقش دارد. در ضوابط طراحی لرزهای، وزن مؤثر لرزهای ساختمان از وزن اجزای دائمی سازه و برخی بارهای مشخص دیگر تشکیل میشود. به همین دلیل، تغییر قابل توجه در خودوزن سقف میتواند وزن لرزهای کل ساختمان را نیز تحت تأثیر قرار دهد.
از نظر مفهومی، هرچه جرم سازه بیشتر باشد، نیروهای اینرسی ناشی از حرکت زمین نیز میتوانند افزایش پیدا کنند. به همین دلیل کاهش وزن مرده ساختمان، در شرایط یکسان، میتواند یکی از عوامل مؤثر در کاهش تقاضای لرزهای باشد. نمونههای طراحی منتشرشده توسط FEMA نیز وزن دال، تیرها، ستونها و سایر اجزای دائمی را در محاسبه وزن لرزهای ساختمان وارد میکنند.
بااینحال، این رابطه را نباید بیش از حد ساده کرد. اگر وزن سقف 10 یا 20 درصد کاهش پیدا کند، نمیتوان نتیجه گرفت نیروی زلزله یا هزینه سیستم مقاوم جانبی نیز دقیقاً به همان نسبت کاهش خواهد یافت. دوره تناوب ساختمان، سختی سازه، نوع سیستم باربر جانبی، شکل توزیع جرم و مشخصات لرزهای محل پروژه همگی در پاسخ نهایی دخالت دارند.
بنابراین مزیت احتمالی کاهش وزن سقف در برابر زلزله باید در مدل کامل سازه بررسی شود. وزن کمتر میتواند شرایط طراحی را بهبود دهد، اما مقدار این اثر تنها پس از تحلیل لرزهای مشخص میشود و برای همه ساختمانها یکسان نیست.

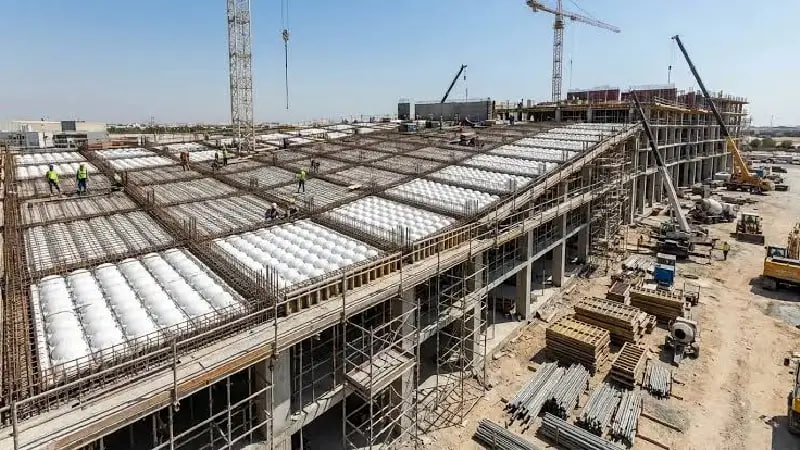

کاهش وزن در سیستمهای سقف با حذف بتن غیرضروری چگونه ایجاد میشود؟
در برخی سیستمهای سقف، کاهش وزن با حذف بخشی از بتن از نواحیای انجام میشود که سهم کمتری در عملکرد خمشی مقطع دارند. در دالهای مجوف، این کار با ایجاد حفره یا استفاده از المانهای پرکننده در بخش میانی مقطع انجام میشود؛ در نتیجه حجم بتن و خودوزن سقف کاهش پیدا میکند، در حالی که نواحی اصلی مؤثر در انتقال نیرو حفظ میشوند. البته نحوه جانمایی این فضاهای خالی مستقیماً با رفتار سازه ای دال مجوف ارتباط دارد و نمیتوان صرفاً با حذف حجم بیشتری از بتن به وزن کمتر رسید.
منطق مشابهی در دالهای مشبک دوطرفه نیز دیده میشود. در این سیستمها، بهجای تشکیل یک مقطع کاملاً توپر، بتن در قالب شبکهای از تیرچههای متعامد در دو جهت متمرکز میشود و بخشهایی از حجم مقطع با المانهای غیرسازهای یا فضای خالی جایگزین میشوند. بنابراین کاهش وزن نتیجه حذف هدفمند بتن در بخشهای مشخص است، نه صرفاً کمکردن ضخامت سقف.
این کاهش وزن البته نباید به قیمت افت عملکرد سازهای تمام شود. هندسه مقطع، محل حفرهها یا پرکنندهها، وضعیت نواحی اطراف ستونها و تکیهگاهها، ظرفیت برشی و برش پانچ، سختی و خیز سقف از جمله مواردی هستند که باید در طراحی کنترل شوند. به همین دلیل، دو سیستم با وزن واحد سطح مشابه ممکن است از نظر عملکرد سازهای رفتار متفاوتی داشته باشند.
اینتلدک نیز بر همین منطق کلی کاهش بتن در بخشهای پیشبینیشده مقطع و شکلگیری یک دال مشبک دوطرفه استوار است. در این سیستم، تیرچههای متعامد در دو جهت شبکه اصلی مقطع را تشکیل میدهند و بلوکهای فوقانی و تحتانی به شکلگیری هندسه موردنظر و حذف بخشی از بتن در نواحی مشخص کمک میکنند. در نتیجه، کاهش خودوزن صرفاً حاصل سبکبودن یک جزء نیست و به نحوه شکلگیری کل مقطع سقف ارتباط دارد.
در مقایسه دالهای مجوف، دالهای مشبک و سایر سیستمهای سبک نیز وزن نهایی سقف نباید بهتنهایی معیار تصمیمگیری باشد. عملکرد سازهای، هندسه مقطع و جزئیات اجرا در کنار وزن اهمیت دارند؛ زیرا دو سقف با خودوزن مشابه الزاماً رفتار سازهای یا هزینه نهایی یکسانی ندارند.
آیا سقف سبکتر همیشه هزینه ساختمان را کاهش میدهد؟
خیر. وزن کمتر فقط یکی از معیارهای ارزیابی اقتصادی سیستم سقف است و نباید بهتنهایی مبنای انتخاب قرار گیرد. ممکن است یک سقف خودوزن پایینتری داشته باشد، اما اجرای آن به قالببندی خاص، نیروی متخصص، تجهیزات بیشتر یا فرآیند اجرایی پیچیدهتری نیاز داشته باشد؛ عواملی که میتوانند بخشی از مزیت اقتصادی آن را کاهش دهند.
برای مقایسه واقعی، باید هزینه مستقیم سقف را در کنار پیامدهای اجرایی و معماری آن بررسی کرد:
| عامل مقایسه | اهمیت در ارزیابی اقتصادی |
|---|---|
| وزن واحد سطح سقف | یکی از ورودیهای اصلی ارزیابی سازه |
| مصرف بتن و میلگرد | تعیینکننده بخش مهمی از هزینه مستقیم |
| دهانه و نحوه ستونگذاری | مؤثر بر آزادی معماری و چیدمان فضا |
| قالببندی و زیرسازی | مؤثر بر هزینه و مدت اجرا |
| سرعت اجرا | مؤثر بر برنامه زمانی و هزینه نیروی انسانی |
| خیز و ارتعاش | از معیارهای مهم عملکرد بهرهبرداری |
| پیچیدگی اجرا | مؤثر بر ریسک خطا و دوبارهکاری |
یکی از اشتباهات رایج، مقایسه سیستمهای سقف فقط بر اساس قیمت هر مترمربع است. این روش ممکن است گزینهای را ارزان نشان دهد که در مقیاس کل پروژه انتخاب اقتصادیتری نیست. در مقابل، پرداخت هزینه بیشتر برای خود سقف نیز فقط زمانی توجیه دارد که مزیت آن در طراحی، اجرا یا بهرهبرداری قابل اندازهگیری باشد.
بنابراین اقتصادی بودن یک سیستم سقف باید بر اساس هزینه کل و عملکرد آن در پروژه مشخص سنجیده شود، نه صرفاً وزن یا قیمت اولیه.
چگونه اثر واقعی یک سیستم سقف بر هزینه کل سازه را مقایسه کنیم؟
مقایسه اقتصادی دو سیستم سقف زمانی قابل اتکاست که هر دو گزینه روی یک پروژه و با فرضهای یکسان بررسی شوند. بهترین روش، مقایسه دو مدل واقعی است؛ نه کنار هم گذاشتن چند عدد عمومی درباره وزن یا قیمت اجرا.
- مشخصات فنی هر گزینه را دقیق تعیین کنید.
ضخامت سقف، وزن واحد سطح، مصرف تقریبی بتن و میلگرد و الزامات اجرایی باید برای هر دو سیستم مشخص باشد. - شرایط بارگذاری را ثابت نگه دارید.
کاربری ساختمان، بار زنده، بارهای ثابت، شرایط لرزهای و مشخصات خاک در هر دو مدل باید یکسان باشند تا نتیجه قابل مقایسه باشد. - هر مدل را جداگانه تحلیل و طراحی کنید.
این مرحله مشخص میکند تغییر سیستم سقف واقعاً روی تیرها، ستونها و سایر اعضای سازه اثر گذاشته است یا نه. - طراحی فونداسیون را هم دوباره کنترل کنید.
اگر اختلاف بار به تغییر ابعاد، ضخامت یا آرماتور پی منجر شود، این تغییر باید در مقایسه اقتصادی لحاظ شود. - متره نهایی هر طرح را استخراج کنید.
حجم بتن، وزن میلگرد و فولاد و مصالح اختصاصی سقف باید بر اساس طرح نهایی سنجیده شود، نه برآوردهای کلی. - هزینه اجرا را به متره مصالح محدود نکنید.
تفاوت در قالببندی، تجهیزات، نیروی انسانی و زمان اجرا ممکن است نتیجه نهایی را تغییر دهد.
در بررسی سیستمهایی مانند سقف نوین اینتل دک نیز همین منطق اهمیت دارد. اقتصادی بودن یک سیستم زمانی معنا پیدا میکند که اثر آن بر کل طرح سازهای پروژه با گزینه جایگزین مقایسه شود.
در پایان، عدد مهم فقط قیمت خود سقف نیست؛ اختلاف هزینه کل دو طرح قابل اجرا معیار دقیقتری برای تصمیمگیری است.
جمعبندی
وزن سقف میتواند فراتر از هزینه اجرای خود سقف، بر اقتصاد کل سازه اثر بگذارد؛ اما این اثر فقط با نگاه به وزن واحد سطح قابل سنجش نیست. تفاوت واقعی زمانی مشخص میشود که هر سیستم در مدل همان پروژه تحلیل شود و نتیجه آن در مقدار مصالح، طراحی اعضای سازه، فونداسیون و شرایط اجرا دیده شود.
به همین دلیل، مقایسه سقفها بر اساس یک شاخص منفرد مثل وزن کمتر یا قیمت هر مترمربع میتواند گمراهکننده باشد. انتخاب اقتصادی زمانی شکل میگیرد که هزینه مستقیم سقف، تغییرات احتمالی در اسکلت و پی، الزامات اجرایی و عملکرد سازهای همزمان بررسی شوند.
در نهایت، سقفی برای پروژه مناسبتر است که در شرایط واقعی همان ساختمان، توازن بهتری میان وزن، عملکرد، اجرا و هزینه کل ایجاد کند؛ نه صرفاً سیستمی که در یک مقایسه اولیه سبکتر یا ارزانتر به نظر برسد.
